圆锥破碎机结构特点有哪些？

• 作者来源：中誉鼎力
• 发布时间：2019-12-10

【圆锥破碎机结构特点有哪些？】圆锥破碎机使用了构成的处置频率和偏心距，使得所要处置的物料整型破碎程度更高，处置产能与同类机型相对会有更高加工能力，此时也增强了物料粒子间的层压处置作用，有用增强物料处置后的立体颗粒，经过液压保险、液压锁紧、液压调整、液压清腔等系统的运用，让操作变得更易于无需人工化，在正常运用状况下，机械使用了优化布置，使得无故障操作率大于95%，诸多使用于矿用、冶炼、混凝土、公路、铁路、水利和化学行业等并不少部门，圆锥破石机处置比大、效能高、外观耗能低，产品参数匀称，适合中间破和整型破碎品种多矿石，矿石。

圆锥破碎机结构特点有哪些？

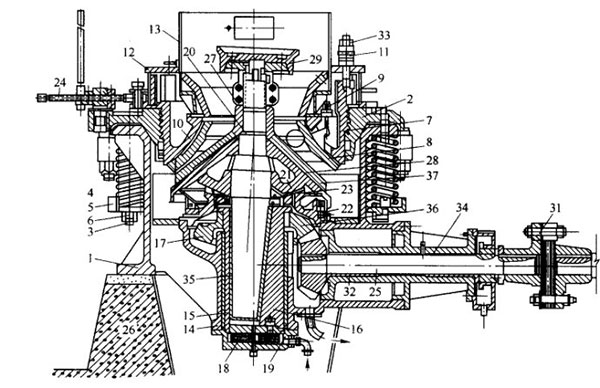

圆锥破石机由机架、驱动轴、偏心套、球面轴承、处置圆锥、调整系统、 调成套、弹簧和进料口等部分组成。

（1）破石机主机架总成：破石机主机架由上架体和下架体组成，两者经过液压缸衔接，内有衬板和保护罩：上架体是焊接件，其上口焊有铜板，下架体是整体铸钢件。

（2）主轴总成：主轴与主机架的下架体轮毅使用锥面小过盈配合安装配置，主轴开有轴向和径向润滑脂孔。

（3）偏心轴套总成：偏心轴套其内部安设有使用螺丝不变的高铅青铜衬套;底部经过螺丝安设有大锥齿轮和止推轴承，其中上止推轴承为锻钢件，下止推轴承为高铅青铜件；不仅如此，在偏心轴套上还设有利用螺丝不变的配重组件，其内部灌铅并安装了保护衬板。

（4）动锥体总成：动锥顶部使用螺丝衔接不变有喂料板组件，底部安设有球面轴瓦，能够与安装在套筒内的球面钢瓦相配合；动锥外部安设有高锰钢制成的动锥衬板，动锥体与其衬板之间的空隙充灌有环氧树脂;动锥内部安设有上下高铅青铜衬套。

（5）定锥体总成：定锥顶部安装的是喂料料斗；内部安设有使用大宽度螺丝不变的高锰钢衬板，定锥体与其衬板间同样充灌有环氧树脂；定锥外部是与调整环配合的梯形螺纹。

（6）调整环：调整环是组件，由调整环、夹紧环、凸轮随动件和液压马达等组成；夹紧环内有梯形螺纹，可与定锥相连；调整环顶部设有主机架不变销和导向杆，以免止调整环在主机架内旋转。

（7）机组润滑系统：由润滑脂箱、电动机油泵、过滤系统、冷却系统和调整系统组成，好比烟台鑫海矿山机械的圆锥破石机使用干油或许水两大类密封途径,使粉尘脏东西不能进人机体内，保护了润清油的干净。

（8）水准驱动轴总成：一台大功率主推动电动机，经过V型皮带轮驱动系统使水准轴上的小锥齿轮推动大锥齿轮及偏心轴套:水准轴的箱体为整体铸铁件，用螺丝不变到主机架上。

（9）液压夹架和过铁释放系统:经过双作用液压缸使得调节环顶部各组件与破石机主机架相连。

（10）调节机构总成：用液压马达推动小齿轮，小齿轮推动调节帽上的大齿圈，从而推动定锥转动，来顺应调节定锥衬板与动锥衬板之间空间的目标。

（11）液压调整站：调整站包含带有油表的油箱、电动机油泵、过滤系统、蓄能系统、调整系统、压力开关、安保护系统等；在破石机旁还设有端子箱和按钮调整柜。
